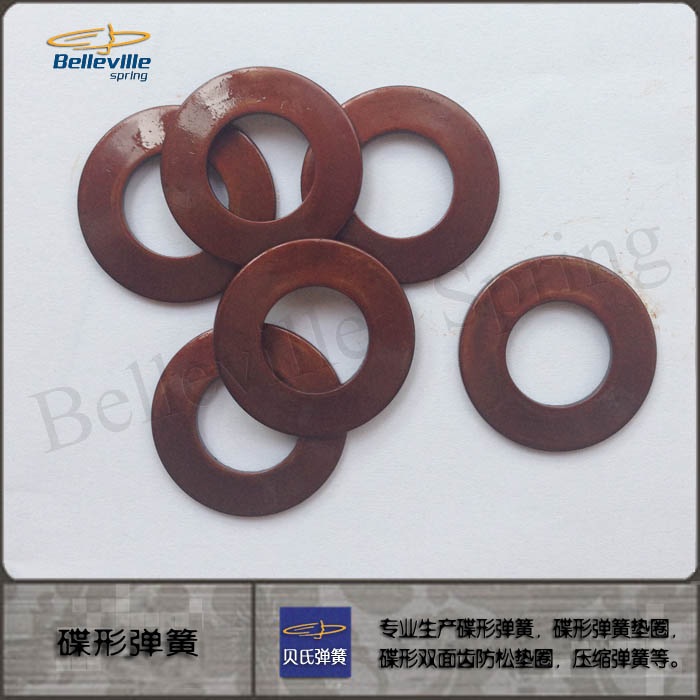

發蘭蝶形彈片　瀏覽次數：3868

產品名稱：蝶形彈簧

英文名稱：disc spring

標準：GB/T1972-2005

外徑：6-250mm（250-600可定制）

內徑：3.2-127mm

厚度：0.3-16mm

材料:60Si2MnA、50CrVA、不銹鋼301、304、316、HP15-7Mo、17-7PH、30W4Cr2v、GH145、GH718

表面處理：發蘭、電泳、電鍍、達克羅、磷化



碟形彈簧的英文名字是Disc Spring，是法國人在十九世紀六十年代發明的，歐美一些國家又用發明人的名字稱為貝氏彈簧(belleville Spring）。普通碟形彈簧就像一只無底的裝菜的盤子，它由外徑（D）、內徑（d）、厚度（t）、高度（Ho）四個參數組成。

在機械設備中，碟形彈簧由于具有抗沖擊載荷強、變形量小、承載能力大、在受載方向空間尺寸小等顯著優點，常作為彈性元件廣泛使用。碟形彈簧的生產和制造在歐洲由來已久，但在北美洲，碟形彈簧制造工業正在蓬勃興起并逐漸被接受。碟形彈簧最早是100多年前法國J. Belleville發明的。20世紀30年代早期，工程師(G.M.)Almen and Laszio發展了理論、制訂了生產、質量標準DIN 2092和DIN 2093。這些標準作為碟形彈簧的第一次工業標準被世界各地接受，并傳遍了歐洲，目前已經被許多跨國公司廣泛采用。日本制訂了他們自己的相應標準，但美國還沒有就碟形彈簧制定自己的工業標準。許多美國生產商以DIN標準作為碟形彈簧質量標準。1980年我國也參照DIN規定制定了相應標準，1992年作了修訂，標準號為GB/T1972－1992，它規定了碟形彈簧的尺寸系列、技術要求、試驗方法、檢驗規則和設計計算。碟形彈簧在全球普遍執行的標準是德國DIN2093標準，現如今我國執行的碟形彈簧國家標準是GB/T1972-2005。
